Direcție cu sârmă
Sisteme avansate de direcție prin sârmă (SBW) pentru un control îmbunătățit al vehiculului
Pentru profesioniștii auto și inovatori de vehicule autonome, soluțiile noastre de direcție prin sârmă (SBW) oferă precizie, siguranță și adaptabilitate . proiectate atât pentru aplicații autonome conduse de om, cât și pentru L4, aceste sisteme redefinesc dinamica direcției cu tehnologie de ultimă oră .
Pentru profesioniștii și entuziaștii auto, sistemul de direcție prin sârmă (SBW) este o piatră de temelie a controlului modern al vehiculului . Acest sistem de direcție prin sârmă (cunoscut și sub denumirea de unitate de sistem de direcție de sârmă) Reimaginează dinamica de direcție, oferind precizie și adaptabilitate . Iată o descompunere a principiului său de proiectare, a nevoiului utilizatorului și a clarității tehnice} Iată o descompunere a principiului proiectării sale, a nevoiului utilizatorului și a clarității tehnice} {{{

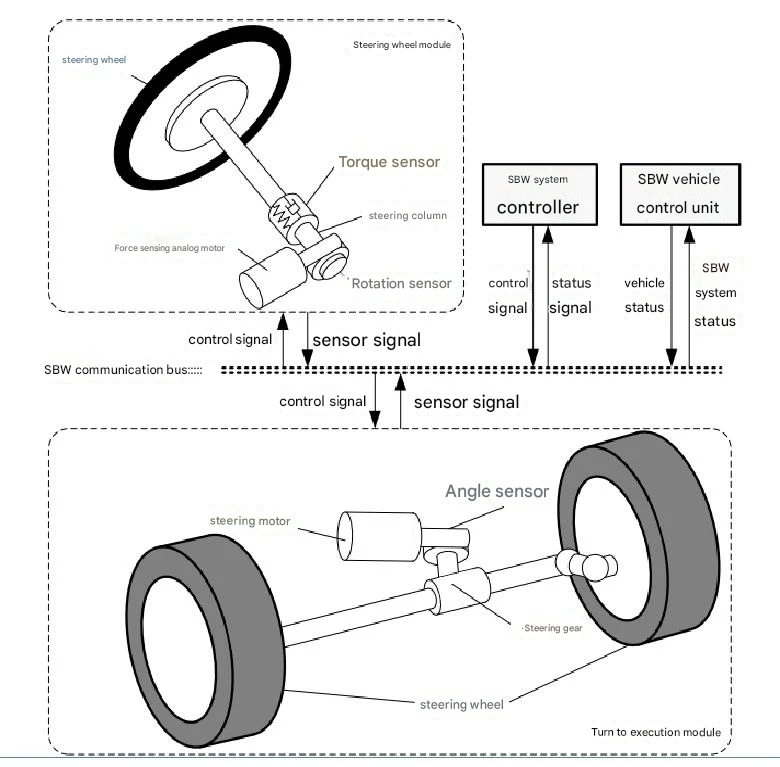

1. Arhitectură de sistem: două module de bază
1.1. Modul de feedback al forței volanului
Componente:Volanul, senzorul unghiular (rotirea roții), reductor (reglează cuplul), motor de senzor de drum (simulează senzor de drum), senzor de cuplu (măsoară intrarea șoferului) și senzor de curent (monitorizează sarcina motorului) .
Rol:Oferă feedback rutier tactil șoferului (e . g ., teren accidentat, colțuri strânse), asigurând o experiență naturală de conducere-Critică pentru siguranță și confort atât în moduri manuale, cât și semi-autonome .
1.2. Modul de execuție a direcției
Componente:Controlul roții condus de motor (fără legături mecanice precum coloane de direcție sau rafturi) .
Rol:Traduce direct unghiurile volanului în mișcările roților, eliminând lag -ul mecanic . permite direcția precisă, receptivă (e . G ., modificări rapide ale benzii, navigare autonomă) .}
2. Mecanism de lucru: Controlul poziției + Feedback Force
2.1. Introducerea driverului la mișcarea roții (controlul poziției)
Pasul 1:Driverul transformă volanul . senzorul unghiular trimite acest semnal către modulul de execuție a direcției .
Pasul 2:Motorul modulului ajustează unghiul roții pentru a se potrivi cu intrarea, asigurând o direcție exactă, fără întârziere (e . G ., roată de 90 de grade=90 Turn de anvelope, fără slop mecanic) .} grad
2.2. Datele roților pentru feedback -ul șoferului (feedback force)
Pasul 1:Modulul de execuție colectează curentul motorului (încărcare) și datele unghiului roților, plus viteza vehiculului (de la sistemele de bord) .
Pasul 2:Aceste date sunt procesate de unitatea de feedback de sensibilitate la drum (parte a modulului de feedback de forță), care calculează cuplul rutier realist (e . G ., rezistență pe un drum de pietriș) .}}
Pasul 3:Motorul de sensibilitate la drum aplică acest cuplu pe volan, lăsând șoferului să „simtă” drumul-chiar și într-un sistem SBW (fără conexiune mecanică) .
3. Beneficii pentru utilizator: siguranță, confort și inovație
3.1. siguranță îmbunătățită
Precizie:Elimină erorile mecanice (e . g ., direcție liberă), îmbunătățind stabilitatea la viteze mari sau în timpul manevrelor de urgență .
Pregătirea redundanței:Se integrează ușor cu sisteme autonome (e . g ., l 3- l4), unde direcția controlată de sârmă este vitală pentru siguranța bazată pe senzori (e . G ., evitarea coliziunii) .}
3.2. confort și eficiență
Senzație naturală:Șoferii experimentează feedback-ul realist, menținând încrederea în vehiculele echipate cu SBW (e . g ., autobuze electrice, navete autonome) .
Proiectare ușoară:Nu există piese mecanice grele nu reduce greutatea vehiculului (creșterea intervalului EV) și simplifică ambalajele de șasiu (ideal pentru autobuze cu podea joasă sau proiecte EV futurist) .
Lista produselor
Strategia de control a sistemului SBW: precizie și feedback pentru direcția sigură
Pentru șoferi și ingineri de vehicule, strategia de control a sistemului de direcție prin sârmă (SBW) este pivotă . Această unitate de sistem de direcție de sârmă (sau direcționând sistemul de sârmă) asigură mișcarea exactă a roților, în timp ce lăsați șoferii „să se simtă” drum, echilibrarea siguranței și controlul intuitiv . aici, aici funcționează, proiectat cu utilizatorul trebuie să fie nevoi la fond forate
1. Control cu două sensuri: Poziție + Feedback Force
1.1. Control de poziție: Urmărirea precisă a roților
Cum funcționează:Sistemul folosește diferența dintre unghiul volanului (intrare a șoferului) și unghiul roții frontale (poziția reală) . Acest decalaj ghidează motorul de execuție a direcției (parte a SBW), asigurându -se că roțile se transformă exact pe măsură ce șoferul intenționează . Niciun lag mecanic - 3 precis, controlul direct (=30 Tire de grad, perfectă pentru parcare sau modificări ale benzii de autostradă) .
Beneficiul utilizatorului:Fără ghicit în direcție . șoferii știu că intrarea lor se traduce direct la mișcarea roților, reducând riscurile accidentelor (e . g ., în condiții umede, controlul precis evită derapajul) .
1.2. feedback de forță: simțarea drumului
Cum funcționează:Controlerul monitorizează curentul motorului de direcție (care reflectă sarcina rutieră, cum ar fi o gaură sau pietriș) . Utilizând acest lucru, calculează rezistența rutieră și forța de raft (stresul sistemului de direcție) . Aceste date sunt trimise înapoi la volanul prin modulul de feedback de forță, imitând sentimentul real (e .} G {{4} {{{3}; deal, lumină pe asfalt neted) .
Beneficiul utilizatorului:Intuition de conducere naturală . chiar și în vehicule echipate cu SBW (e . g ., autobuze electrice fără legături mecanice), condițiile de șoferi de drum, menținerea încrederii (e . G ., într-un camion de livrare, fundașul de feedback al încărcăturilor nereven) {
2. De ce această strategie servește utilizatorilor
2.1. Siguranța mai întâi
Adaptare în timp real:Ajustă feedback -ul pentru condițiile rutiere (e . g ., gheață, noroi), ajutând șoferii să reacționeze mai repede (e . g ., alunecare bruscă a anvelopelor? Feedback -ul roții de direcție le avertizează pentru a le corecta) .}} alertă de feedback
Gata de autonomie:Critical pentru l 3- l4 auto-conducere (e . g ., robo-taxis), unde precizia SBW asigură siguranța bazată pe senzori (nu există erori mecanice pentru a perturba controlul autonom) .
2.2. confort și eficiență
Feedback intuitiv:Tranziție perfectă de la direcția tradițională (e . g ., într -o închiriere EV cu SBW, șoferii se simt imediat acasă) .}
Energy Smart:Optimizează utilizarea motorului (pe baza poziției/forței), reducând deșeurile de energie electrică - lider pentru EV (extinde intervalul, reduce costurile de funcționare pentru flote) .

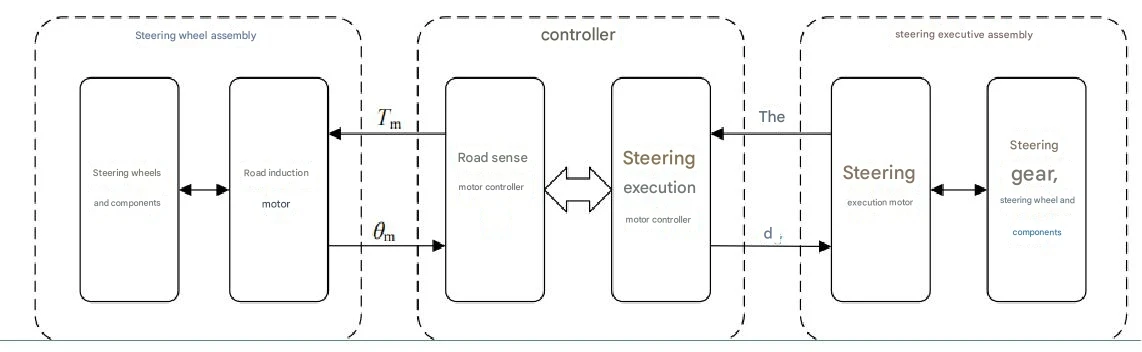

STRATEGIA DE CONTROL DE SEMENȚĂ SISTEMĂ SBW

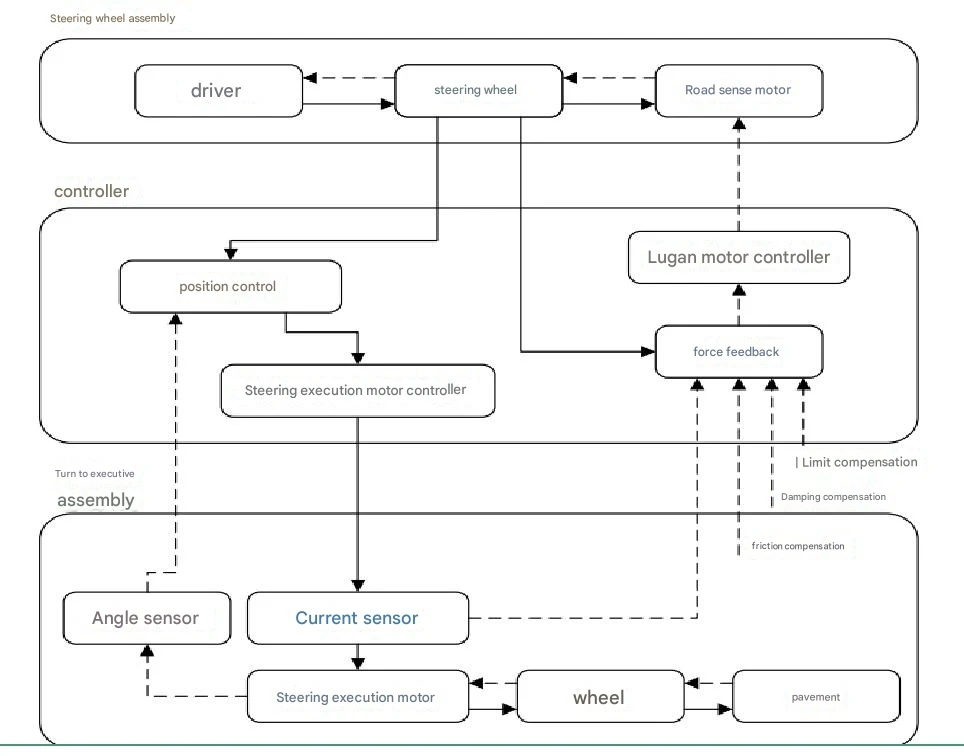

Unitatea de feedback de senzație rutieră a sistemului Steer-By-Wire (SBW) funcționează după cum urmează:
Pe baza condițiilor actuale ale drumului:Folosește un model Dynamics pentru a analiza scenarii în timp real (e . g ., teren accidentat, smooth tarmac) .
Integrarea intrării:Combină răspunsul dinamic al vehiculului (e . g ., viteză, înclinare) și intrare a volanului driverului (unghi, cuplu) .
Estimarea forței de rafturi:Reconstruiește rezistența rutieră (e . g ., pietriș, uphill) și feedback de forță de mână a șoferului (cât de greu transformă șoferul) .
Calculul cuplului:Se integrează cuservodirecție electrică(EPS) Asistare strategii pentru calcularea cuplului de feedback compensatoriu (ajustează senzația de direcție pentru siguranță/confort) .
Comanda finală:Generează instrucțiunea de cuplu dorită de feedback (e . g ., direcție mai grea pe dealuri abrupte, mai ușoară pe drumuri plate), asigurându -se că șoferul „se simte” drumul prin volan .
Această strategie asigurăConștientizarea intuitivă a drumului(critic pentru siguranță, e . g ., detectarea suprafețelor alunecoase) și manipularea constantă (e . g ., încordarea stabilă în EVS cu SBW), îmbunătățind atât experiențe de conducere manuale, cât și autonome ., îmbunătățind atât experiențe de conducere manuale, cât și autonome, ., îmbunătățind atât experiențe de conducere manuale, cât și autonome ., îmbunătățind atât experiențe de conducere manuale, cât și autonome .
Caracteristici de proiectare a sistemului L4 SBW
| Nivel | Caracteristici funcționale | Cerințe de siguranță funcțională | Standarde de sistem de calitate | Arhitectură electrică a vehiculului | Arhitectură software |
| L4 | Steer-by-Wire + Road Feel Simulare | Asil-d | 16949+ aspice -4 | Controlor de domeniu centralizat | autosar |
| Cerințe de arhitectură hardware de control al direcției | |||||
| Motor | Cipul principal de control | Redundanța senzorului | Power Drive | Alimentare electrică | Comunicare |
| 6- fază fără perie | (funcție + nucleu de blocare-step)*2 |
Unghiul volanului*2 Unghiul motorului*2 |
Redundanța circuitului de acționare | Sursă de alimentare dublă | CAN-FD+CAN |
| Cerințe de arhitectură de simulare a sensului rutier | |||||
| 6- fază fără perie | (funcție + nucleu de blocare-step)*2 | Cuplu*4, unghiul volanului*2, unghiul motorului*2 | Circuite de acționare dublă | Sursă de alimentare dublă | CAN-FD+CAN |

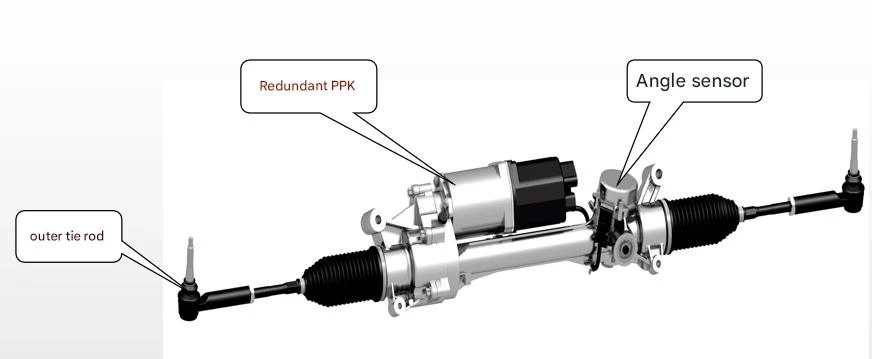

Structura de bază R-EPS complet redundantă
Tija de cravată exterioară
PPK redundant
Senzor unghiular
Parametrii generali R-EPS redundați
| Articol | Parametri tehnici |
| Raftul de tracțiune | 16000N |
| Numărul de viraje | 3 ± 0,1 rotiri |
| Accident vascular cerebral | 162 ± 1mm |
| Tip senzor | Senzor de cuplu sau senzor unghiular (controlul firului) |
| Nivel de protecție | IP67 sau IP69K |
| Tip motor | Motor fără perie |
| Tensiune nominală | 12V |
| Putere nominală cu motor | 950W |
| Curent de alimentare | 120ADC |
| Cuplu nominal cu motor | 7.2n·m@1250rpm |
| Viteză maximă | 4000rpm |
Soluție PPK pentru direcție prin sârmă
Abordare de rezervă redundanță pentru stratul de execuție al șasiului de conducere inteligent
1. Redundanță EPS curentă în scenarii bazate pe om
Sistemul de servodirecție electrică (EPS) are două părți:Control electronic (e . g ., ecu, senzori) și structură mecanică (e . g ., coloană de direcție, raft) .
Mecanism de rezervă:Dacă controlul electronic eșuează (e . g ., eroare senzor, defecțiune ECU), șoferul folosește structura mecanică (coloana de direcție) pentru a orienta manual, acționând ca o rezervă de redundanță (e . G .}, într -o mașină tradițională, puteți încă să vă orientați cu un EPS Faily EPS prin forța fizică), într -o mașină tradițională, să puteți încă să orientați cu un EPS Faily EPS prin forța fizică), în o mașină tradițională, să vă puteți încă să orientați cu un EPS Faily EPS prin forța fizică), în o mașină tradițională, să vă puteți încă să orientați cu un EPS Faily EPS prin forța fizică), în o mașină tradițională
2. provocări în scenarii fără pilot (autonom)
Fără intervenție umană: în l 3- l4 Conducere autonomă (e . g ., robo-taxis, camioane fără șofer), nu există niciun șofer care să folosească backup-ul mecanic .
Eșec critic:Dacă controlul electronic EPS eșuează (e . g ., într-un autobuz cu autovehicul), structura mecanică nu poate fi activată (niciun om care să transforme roata), ceea ce duce la o pierdere de direcție completă-un risc de siguranță .
3. Necesitate de redundanță avansată în șasiu inteligent
Redundanță electrică/software:Modern Solutions (e . g ., ECU dual, senzori redundante, 6- motoare de fază) nu asigură nicio eșec cu un singur punct (așa cum se vede în sistemele SBW pentru vehicule autonome) .}
Exemplu:Un sistem Steer-By-Wire (SBW) cu surse duble de alimentare, motoare redundante și software de siguranță eșec (e . G ., ECU care respectă autosar cu logică de rezervă) poate gestiona defecțiuni electronice fără a se baza pe aportul uman, critic pentru siguranța autonomă .
√ Două seturi de înfășurări sunt decuplate unul de celălalt și controlul este simplu
√ Controlul cu două straturi are o sincronizare bună și un răspuns rapid
√ Puterea de 50% este păstrată atunci când o parte eșuează;
√ cost redus, dimensiuni mici, ușor de aranjat .
√ Chip de comunicare redundant, comunicare duală ECU privată;
√ cip principal redundant, MCU dual;
√ Motor Redundant MOSFET Bridge, pre-driver dual .
4+2 (4 Touque +2 unghi)
√ Redundanța cipului de poziție a rotorului demotor
√ îndeplinește cerințele ASIL D
√ Obțineți complexitatea, fiabilitatea și stabilitatea controlului redundant .
